110兩相混合式步進電機產品操作手冊
發布時間：2020-06-08 02:49:18
1.步進電機使用指導
在使用之前，請您仔細詳讀本手冊以確保使用上的正確。此外，請將它妥善放置在安全的地點以便隨時查閱。下列在您尚未讀完本手冊時，請務必遵守事項：l 安裝的環境必須沒有水氣，腐蝕性氣體及可燃性氣體
l 接線時禁止將電源接至電機輸出端子，一旦接錯時將損壞驅動器
l 在通電時，請勿拆解驅動器、電機或更改配線
l 在通電運作前，請確定緊急停機裝置是否隨時啟動
l 在通電運作時，請勿接觸散熱片，以免燙傷
本使用操作手冊適合下列使用者參考
l 安裝或配線人員
l 試轉調機人員
l 維護或檢查人員
步進電機用于通用工業設備。要注意下列事項：
(1).為了確保正確操作，在安裝、接線和操作之前必須通讀操作說明書。(2).勿改造產品。
(3).當在下列情況下使用本產品時，應該采取有關操作、維護和管理的相關措施。在這種情況下，請與我們聯系。
① 用于與生命相關的醫療器械。
② 用于可能造成人身安全的設備，例如：火車或升降機。
③ 用于可能造成社會影響的計算機系統
④ 用于有關對人身安全或?qū)苍O(shè)施有影響的其他設備。
(4).對用于易受震動的環境，例如：交通工具上操作，請咨詢我們。
(5).如未按上述要求操作，造成直接或間接損失，我司將不承擔相關責任。
2.產品規格說明
| 項目 | 技術參數 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（ @20°） |
| 電感精度 | ±20%（ 1KHz） |
| 溫升 | 80℃Max.（額定電流，2相通電） |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC/Min |
| 徑向間隙 | 0.02mmMax.（450g負載） |
| 軸向間隙 | 0.08 mmMax.（450g負載） |
| 徑向最大負載 | 220N（距法蘭面20mm） |
| 軸向最大負載 | 60N |

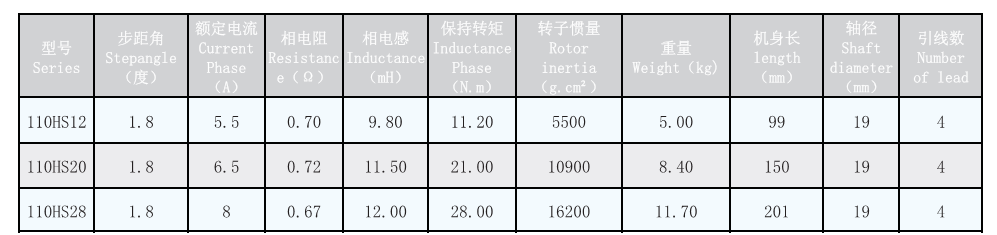

3.技術參數：

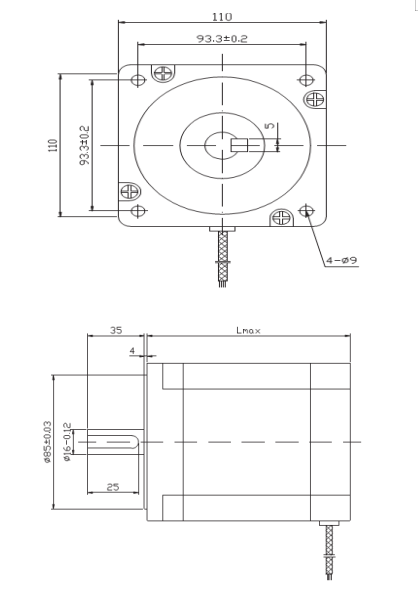

4.外形尺寸：

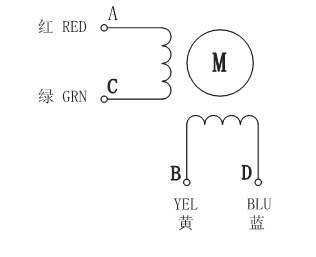

5.步進電機接線方式：
6.附：東么川保修條款
為創造品牌，提高企業知名度，樹立企業形象，我公司本著“一切追求高質量，用戶滿意為宗旨”的精神，以“最優惠的價格、最周到的服務、最可靠的產品質量”的原則向您鄭重承諾：一年保修期，東么川公司對產品的原材料和工藝缺陷提供從發貨日起一年的質保，在保修期內，東么川為有缺陷的產品提供免費維修服務。產品推薦：兩相步進電機
