步進電機選型計算負載、需要轉矩。確定型號

發布時間：2021-07-23 06:37:14

步進電機需要怎么選型 ?基本思路如
下∶ 1、確定機械傳動結構
?如直接接，絲桿傳動。皮帶傳動等等。議時要考慮到l—些對電機機械上的要求，如大概可T接受尺、安裝要求電機徑向、軸向受力及竄動要求等等。
?2、確定需要的分辨率?
根據選定的機械結構和整機要求，確定電機的分辨率，即步距角，例如要選用 0.9"或是 1.8 °的電機。
?3、根據機械傳動要求，確定運轉模式
?也即根據機械移動，定位和時間要求來確定步進電機運轉的速度，角度和加減速曲線。?

3.1計算運轉脈沖數

3.2確定運行曲線和計算脈沖頻率

一般來說運行曲線使用矩形和梯形兩種。
☆矩形曲線

電機直接以運行頻率啟動，運轉到位后直接停止。這種運轉方式需要非常大的加速扭矩。

☆梯形曲線

電機由較低的頻率啟動，加速到要求速度，運行一定時間后要求再減速然后停止。這樣速度變化較為緩慢，對加速扭矩要求可適當降低。通常加減速度時間設定為定位時間的 25%左右。根據實際情況確定啟動頻率，啟動時間（也可以考慮在多少個脈沖數后加速到運行頻率）

4、計算需要的轉矩
4.1 計算負載轉矩

這是在機械結構正常運行時電機需要提供的克服各部分摩擦阻力的轉矩。負載轉矩根據不同的機械結構和負載種類而異，可以進行理論計算和實際測量。

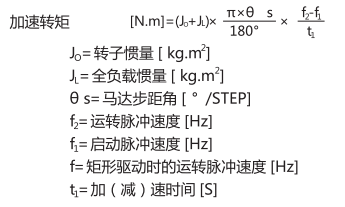

4.2 計算加速度轉矩

這是把負載從靜止加速到運行速度和把運行負載所停下來需要的轉矩。
☆矩形驅動時

☆梯形驅動時

4.3計算需要轉矩

需要轉矩 =（負載轉矩 +加速轉矩）× 安全系數安全系數通常設置為 1.5-2.0 倍。

5、查看電機矩頻曲線，確定電機造型

根據上面計算好的電機運行頻率和需要力矩確定工作點，查看相關電機的矩步曲線，選擇運行力矩（又稱牽引力矩）曲線在工作點之上相的相對應的電機。再查看該電機的啟動力矩（又稱牽入力矩）曲線，確定在啟動頻率點上電機可以提供足夠的轉矩。

6、選定型號后，需再確認一下慣量比

如果慣量比過大，則啟動停止時的過沖和回沖會變大，從而影響啟動和整定的時間，也可能出現無法啟動的現象。慣量比超出以下參考值時，建議選用大—號的電機或者另加齒輪減速箱。慣量比參考值∶20、28、35電機建議 5以下， 42、57、 86、110電機建議 10 以下。
